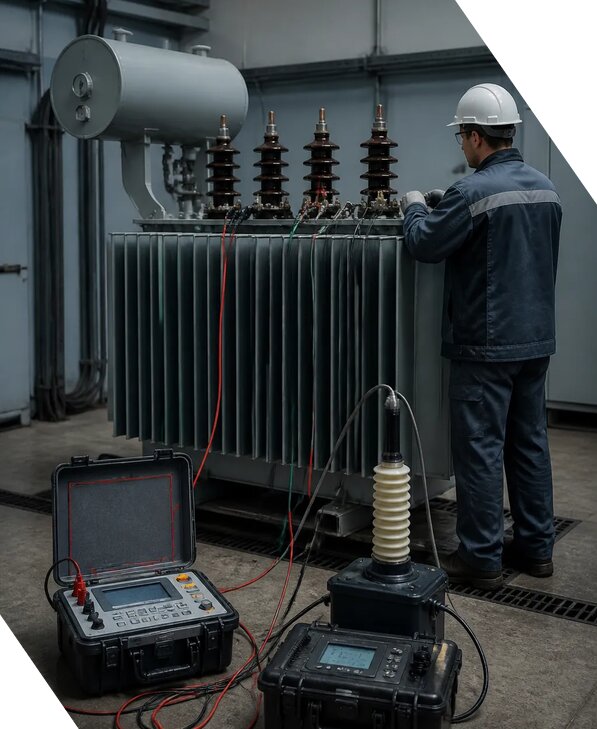

Что включает испытание силовых трансформаторов?
Испытание трансформаторов представляет собой комплексную проверку их технического состояния, электрической безопасности и готовности к работе под нагрузкой. Объем мероприятий определяется типом оборудования, классом напряжения, мощностью, схемой соединения обмоток, режимом эксплуатации и требованиями нормативной документации. До начала работ специалисты изучают техническое задание, паспорт трансформатора, заводские протоколы, предыдущие результаты измерений и сведения о ремонтах.
В стандартный комплекс входят внешний осмотр, проверка целостности корпуса, вводов, заземления, системы охлаждения, маслоуказателя и устройств регулирования напряжения. Выполняются инструментальные измерения сопротивления обмоток, сопротивления изоляции обмоток, коэффициента трансформации и токов холостого хода. При необходимости определяется качество трансформаторного масла, измеряются диэлектрические потери и проверяется электрическая прочность изоляции.
Отдельно оценивается состояние вводов, ограничителей перенапряжения, высоковольтных выключателей, цепей управления и сигнализации. Проверяются вторичные цепи, устройства РЗА, релейная защита, блокировки и проверка АВР, если они предусмотрены проектом. Для каждого измерения подбираются методика проведения, испытательное напряжение, продолжительность воздействия и допустимые значения.
Работы выполняются с применением поверенного измерительного оборудования и испытательного оборудования. Полученные результаты сопоставляются с паспортными данными, проектными решениями и действующими нормами. По итогам лабораторного контроля заказчик получает протокол результатов, ведомость выявленных дефектов и техническое заключение о возможности дальнейшей эксплуатации либо необходимости ремонта, наладки электрооборудования или повторной диагностики электрооборудования.

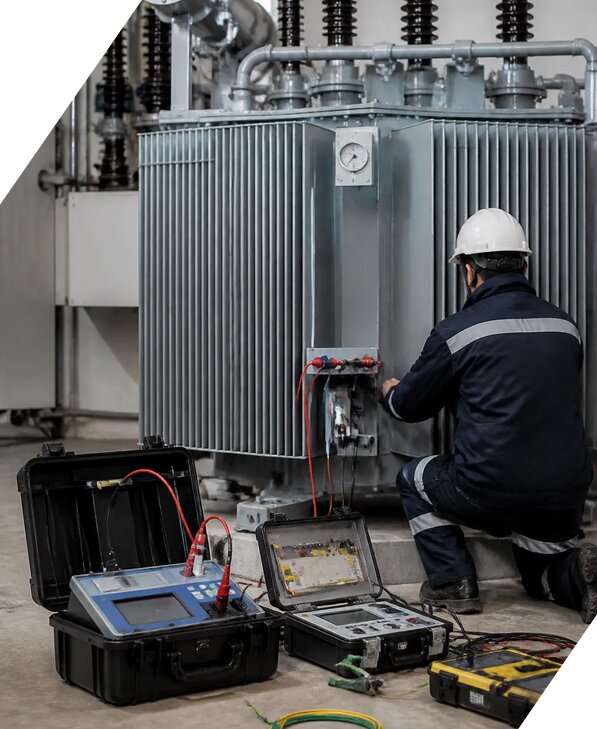

Какие параметры проверяют при диагностике трансформатора?
При диагностике трансформатора оценивается не один отдельный показатель, а совокупность параметров, которые позволяют определить состояние магнитопровода, обмоток, изоляции, контактных соединений и вспомогательных систем. Основное внимание уделяется сопротивлению обмоток. Его сравнивают между фазами и с нормативными значениями, поскольку заметное расхождение может указывать на повреждение проводников, ослабление контактов, неисправность переключателя ответвлений или нарушение пайки.
Измеряется сопротивление изоляции обмоток относительно корпуса и между обмотками. По результатам определяют увлажнение, загрязнение и общее снижение изоляционных свойств. При расширенной проверке оцениваются диэлектрические потери, ток утечки и электрическая прочность изоляции. Испытательное напряжение выбирают с учетом класса оборудования, его возраста, состояния и требований применяемой методики.
Проверяется коэффициент трансформации на всех рабочих положениях переключателя. Этот показатель помогает выявить неправильное соединение витков, межвитковые замыкания, дефекты переключающего устройства и отклонения фактического напряжения от расчетного. Также фиксируются токи холостого хода, симметрия фаз, состояние заземления и качество соединений силовых кабелей.
В зависимости от конструкции дополнительно контролируются высоковольтные выключатели, ограничители перенапряжения, цепи сигнализации, устройства РЗА и релейная защита. Для масляных аппаратов может потребоваться анализ масла, включая проверку его пробивного напряжения и наличия влаги. Все натурные измерения проводятся при соблюдении требований электробезопасности, а погрешность измерений указывается в рабочих документах. Такой подход обеспечивает контроль качества и позволяет объективно подтвердить соответствие требованиям.
Когда требуется внеочередное испытание трансформатора?
Внеочередное испытание трансформатора необходимо проводить при любых обстоятельствах, которые могли повлиять на электрическую прочность изоляции, механическую целостность обмоток или надежность коммутационных соединений. Наиболее распространенная причина это капитальный ремонт, замена вводов, восстановление обмоток, ремонт магнитопровода, переключателя ответвлений, системы охлаждения или вводного устройства. После таких работ оборудование нельзя включать в сеть только на основании визуального осмотра.
Обследование также требуется после аварийного отключения, короткого замыкания, действия релейной защиты, воздействия токов перегрузки, пожара, затопления, попадания влаги или резкого повышения температуры масла. Даже если внешних повреждений не обнаружено, внутри могут возникнуть смещение обмоток, ослабление прессовки, нарушение изоляции и локальный перегрев. В таких случаях выполняются диагностика электрооборудования и инструментальные измерения с расширенным объемом.
Проверка обязательна перед вводом нового трансформатора в эксплуатацию, после длительного хранения, транспортировки или продолжительного простоя. Дополнительные испытания проводят при ухудшении результатов плановых измерений, появлении повышенного шума, вибрации, запаха перегрева, течи масла, нестабильности вторичного напряжения и срабатывании защит без очевидной причины. Периодичность планового контроля устанавливается правилами эксплуатации, проектом и внутренним регламентом владельца.
специалисты компании ЭкспертизаРоссия определяют необходимый состав работ по техническому состоянию объекта, анализируют прежние протоколы и подбирают безопасную методику проведения. При заказе услуги под ключ скидка от 15 процентов. Для согласования технического задания достаточно передать сведения о трансформаторе и условиях его эксплуатации в Балтийске. После обследования оформляются результаты измерений, протокол результатов и техническое заключение с рекомендациями по ремонту, наладке или дальнейшему наблюдению.
Как проверяют защиту и вспомогательные цепи трансформатора?
Проверка защиты и вспомогательных цепей необходима для того, чтобы трансформатор был защищен не только на уровне основной изоляции, но и от аварийных режимов, неправильных переключений и отказов автоматики. В состав работ входит обследование вторичных цепей, проверка целостности проводников, качества клеммных соединений, маркировки, полярности трансформаторов тока и напряжения, состояния цепей оперативного питания и исправности сигнализации.
Отдельно проверяются устройства РЗА и релейная защита. Специалисты контролируют уставки, время срабатывания, логику взаимодействия защит, работу промежуточных реле, цепей отключения и предупредительной сигнализации. Выполняется имитация аварийных режимов с использованием испытательного оборудования, после чего оценивается правильность прохождения команд от измерительных органов к выключателю. Такой контроль позволяет обнаружить ошибки монтажа, обрыв цепи, неправильную фазировку или несоответствие настроек проектным значениям.
Если на объекте предусмотрена автоматическая система, проводится проверка АВР. Контролируется переход на резервный источник, время переключения, блокировка параллельного включения, возврат в исходное состояние и реакция системы на исчезновение напряжения. Проверяется взаимодействие автоматики с высоковольтными выключателями, ограничителями перенапряжения, приводами разъединителей и системой диспетчерской сигнализации.
Все операции выполняются по утвержденной программе и с учетом схем электроснабжения. До начала испытаний согласуются безопасные режимы, точки подключения и порядок вывода оборудования из работы. Применяемое измерительное оборудование проходит проверку, а показатели фиксируются с учетом допустимой погрешности измерений. В Калининградской области специалисты могут выполнить полный лабораторный контроль, оформить протокол результатов и подготовить техническое заключение. При выявлении отклонений заказчику предоставляются обоснованные рекомендации по наладке электрооборудования и устранению неисправностей.
Какие документы выдаются по итогам испытаний трансформатора?
Результатом работ является комплект документов, подтверждающий фактическое техническое состояние трансформатора и пригодность оборудования к дальнейшей эксплуатации. Состав документации зависит от программы испытаний, назначения объекта, требований владельца и нормативной документации. Основным документом считается протокол результатов. В нем указываются сведения об объекте, заводской номер, мощность, класс напряжения, схема соединения, условия проведения работ, примененное испытательное оборудование и даты поверки средств измерений.
В таблицах отражаются результаты измерений сопротивления обмоток, сопротивления изоляции обмоток, коэффициента трансформации, токов утечки, диэлектрических потерь и других параметров, предусмотренных программой. Для каждого показателя приводятся фактические значения, единицы измерения, допустимые пределы и вывод о соответствии требованиям. Если проверялись высоковольтные выключатели, ограничители перенапряжения, устройства РЗА, вторичные цепи или проверка АВР, соответствующие сведения включаются в отдельные разделы протокола.
При необходимости оформляются акты осмотра, ведомость дефектов, схема подключения приборов, фотофиксация и журнал проведения работ. На основании совокупности данных составляется техническое заключение. В нем указывается, выявлены ли признаки увлажнения, перегрева, межвитковых повреждений, ухудшения изоляции, нарушений контактных соединений или неисправностей защитной автоматики. Также формулируется вывод о возможности включения, необходимости ремонта, повторных испытаний или ограничении режима нагрузки.
в вашем городе документы подготавливаются с учетом фактических условий объекта и согласованного технического задания. Компания выполняет работы с применением инструментальных и натурных измерений, а при необходимости привлекает аккредитованную лабораторию. Уточнить состав документации и получить предварительный расчет можно, направив данные оборудования Даниилу Денисовичу. Телефон для связи +7 931 105-63-33. Мы работаем Пн-Пт 09-18 Сб-Вс вых.. С 2013 года по 2026 выполнено более 2566 заказов.
